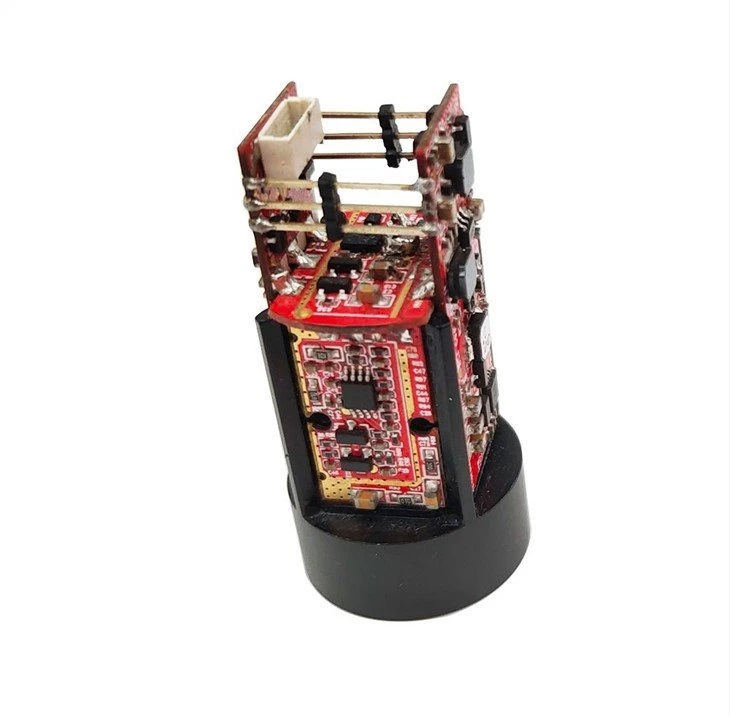

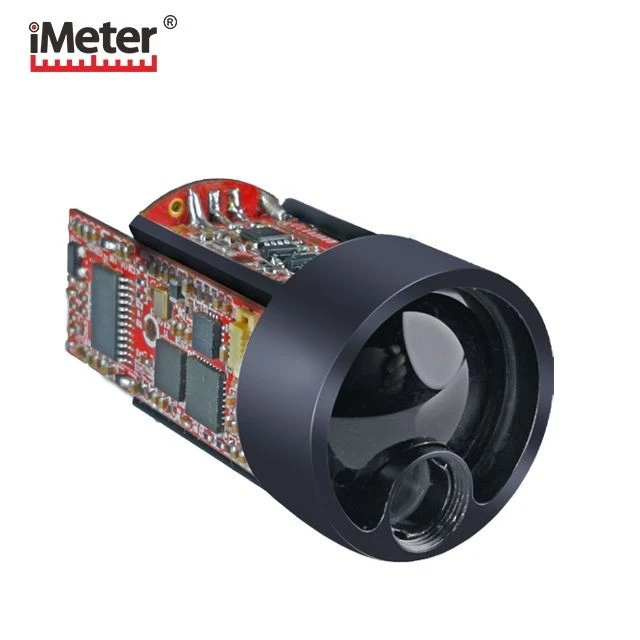

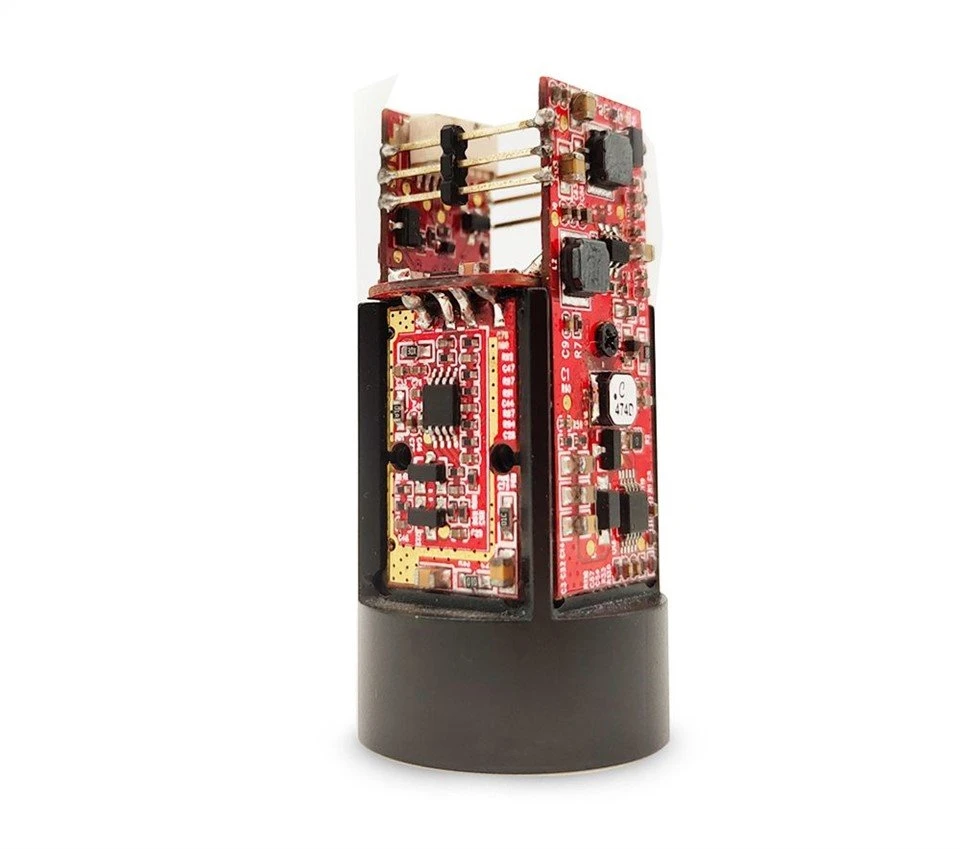

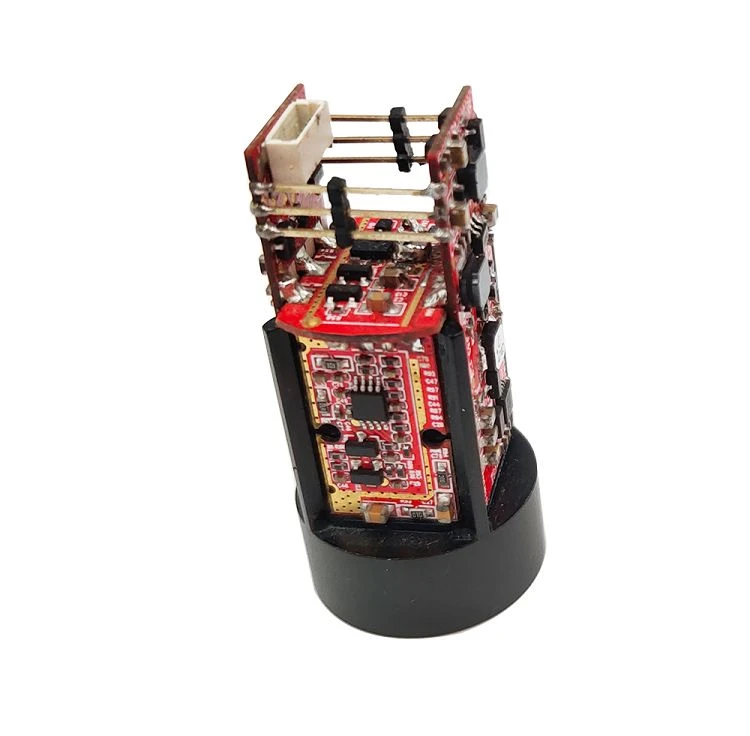

छोटे लेजर रेंजफाइंडर OEM मॉड्यूल
निम्न स्थितियों के अंतर्गत परिभाषित उत्पाद की श्रेणी क्षमता:
1) माप लक्ष्य मध्यम प्रतिक्रियाशीलता के साथ है जैसे कि दीवारों का निर्माण।
2) मापा वस्तु लेजर उत्सर्जन दिशा के साथ ऊर्ध्वाधर है।
3) मौसम की स्थिति धूप है लेकिन सीधे सूरज की रोशनी नहीं है।
नोट किया गया: एक बेहतर माप प्राप्त करने के लिए, जब आप दूरस्थ वस्तुओं को लक्षित करते हैं तो उत्पाद को तिपाई पर माउंट करने का सुझाव दिया जाता है, ताकि मापते समय मशीन के झटके को कम किया जा सके।
तकनीकी संकेतक | प्रदर्शन पैरामीटर | प्रदर्शन पैरामीटर |
डी समारोह तकनीकी संकेतक | H/AH/V फ़ंक्शन तकनीकी संकेतक | |
अनुप्रयोग फ़ील्ड | ड्रोन / सुरक्षा / स्वीपर / यातायात का पता लगाना | सिंगल सिलेंडर/ |
उत्सर्जन एपर्चर | 6mm | 6mm |
एपर्चर प्राप्त करना | 17mm(75%) | 17mm(75%) |
रेंजिंग रेंज (इमारतें) | 0.15m~10/20/30/100/200m | 5m~600/1200/1500/3000m |
रेंजिंग सटीकता (इमारत) | ±3 सेमी | <400m ±1m;="">400 मीटर ±0.4% |
रेंजिंग आवृत्ति | 10KHz/50KHz/100KHz | < 600m="" 10hz,="">600m 2HZ |
प्रदर्शन प्रकार | - | OLED/LCD |
लेजर प्रकार | 905nm | 905nm |
आपूर्ति वोल्टेज | 3.3~5V | 3.3~5V |
संचार इंटरफ़ेस | टीटीएल के रूप में मानक (अन्य कस्टम बनाया गया) | टीटीएल के रूप में मानक (अन्य कस्टम बनाया गया) |
वजन | लगभग 20±1 | लगभग 20±10 |
जलरोधी स्तर | IP67 | IP67 |
प्रभाव प्रतिरोध | 800G/ms (10 बार/s) | 800G/ms (10 बार/s) |

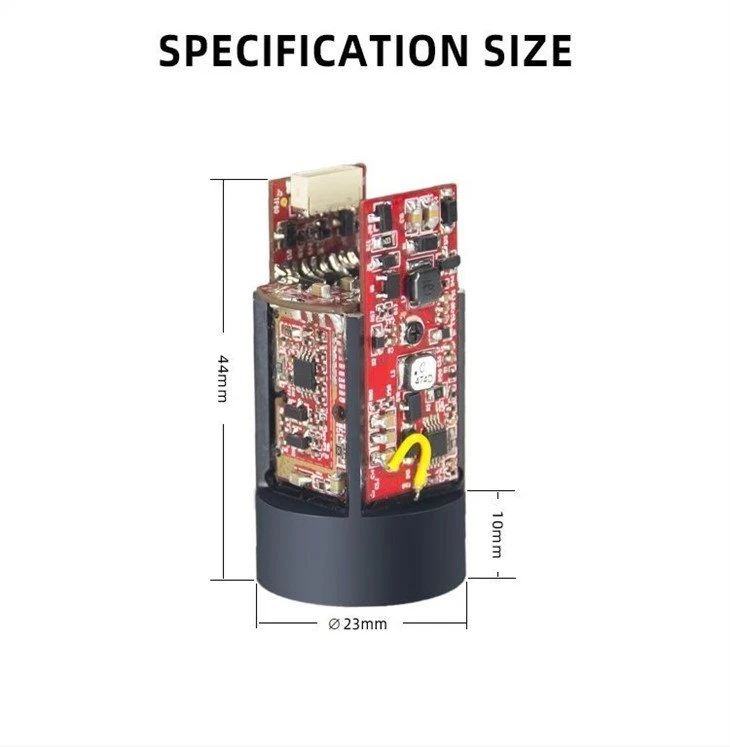

आकार | ¢23 x44mm | ¢23 x44mm |
ऑपरेटिंग तापमान | -20°C~50°C | -20°C~50°C |
बॉड दर | 9600/ 115200/ 230400 (वैकल्पिक) | 9600/115200bps |
पावर वेस्ट | 0.8 w (स्टैंडबाय), 1W (माप) | 0.8w (स्टैंडबाय), 1W (माप) |

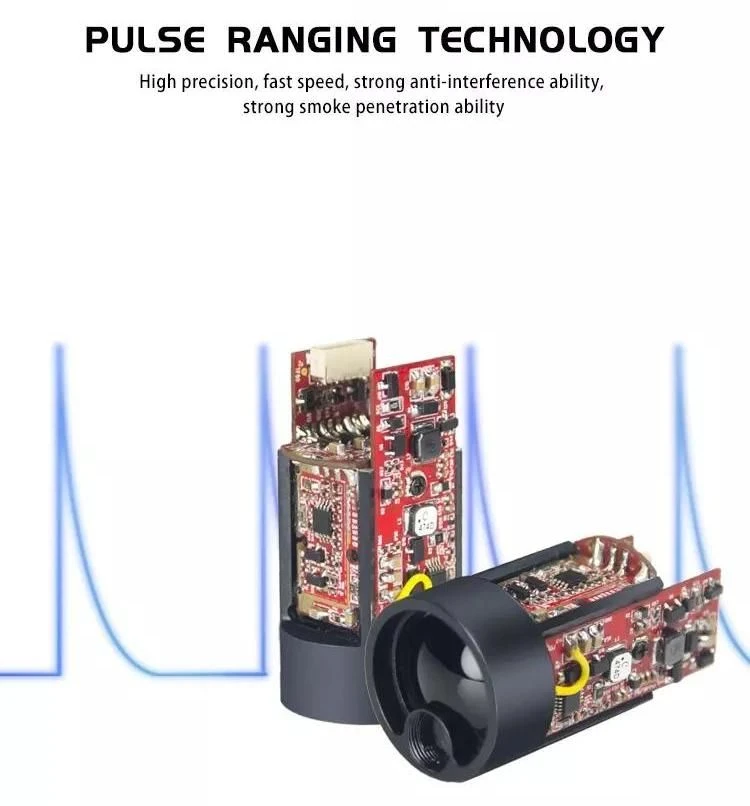

रेंजिंग मॉड्यूल मुख्य नियंत्रण प्रणाली के लिए जल्दी और सटीक रूप से दूरी माप प्रदान कर सकता है;

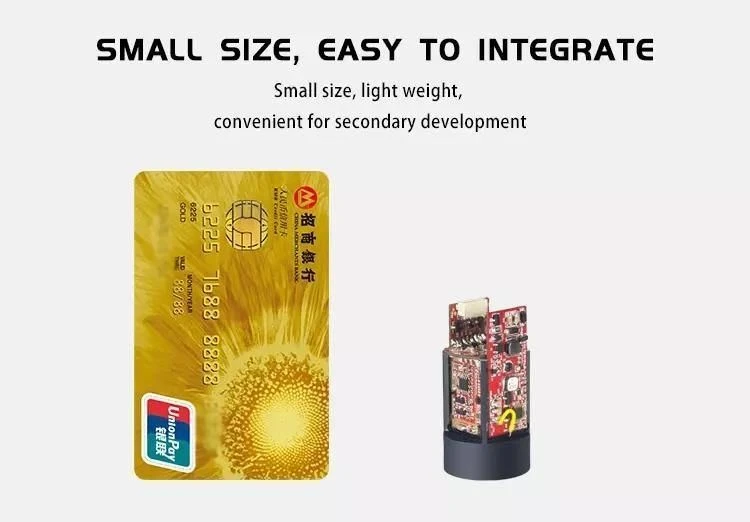

यह मॉड्यूल 905nm अर्धचालक लेजर का उपयोग करता है, रेंजिंग रिज़ॉल्यूशन 0.1m है। रेंजिंग सटीकता 1 मीटर है, और सबसे दूर मापने की सीमा 2 किमी है; टीटीएल इंटरफ़ेस के साथ (एमसीयू के साथ सीधे संवाद कर सकते हैं), एडाप्टर के माध्यम से RS232 सीरियल पोर्ट के साथ भी संवाद कर सकते हैं (डेटा ट्रांसफर केबल की आवश्यकता होती है); यह भी ऊपरी कंप्यूटर परीक्षण सॉफ्टवेयर, निर्देश सेट संचार प्रोटोकॉल, ग्राहक माध्यमिक विकास के लिए सुविधाजनक प्रदान करते हैं, अपनी खुद की सीमा मापने प्रणाली का निर्माण; यह एक उच्च एकीकरण, कम बिजली की खपत, हल्के वजन रेंज सेंसर है.
पैकेजिंग के बारे में:

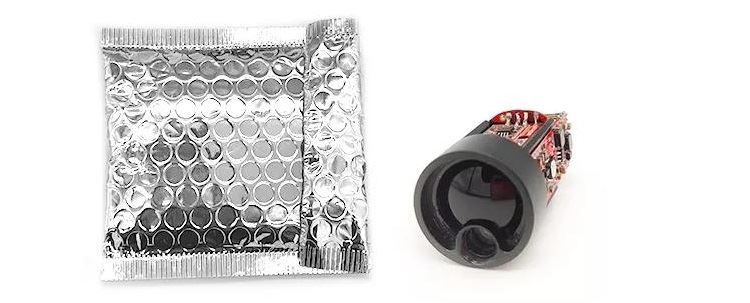

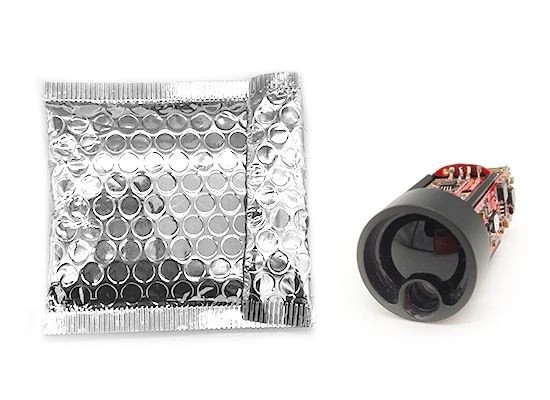

* विरोधी स्थैतिक प्लास्टिक बैग * 1
* समर्थन अनुकूलित पैकेजिंग
* यदि आप थोक में जहाज की जरूरत है, हम shockproof पर्यावरण के अनुकूल नालीदार बक्से प्रदान करते हैं।
मापन विचार
कारक जो रेंजिंग क्षमता को प्रभावित करते हैं
1) लक्ष्य परावर्तकता: आम तौर पर बोलते हुए, वस्तु की लक्ष्य परावर्तकता जितनी अधिक होगी, उतनी ही बेहतर रेंजिंग क्षमता होगी। उदाहरण के लिए, मध्यम लक्ष्य परावर्तकता वस्तु के लिए, मापने की सीमा 600M है, और यह उच्च लक्ष्य परावर्तकता वस्तु के लिए 800M तक हो सकती है, लेकिन कम लक्ष्य परावर्तकता के लिए केवल 300M हो सकती है। अन्य वस्तुओं की रेंजिंग क्षमता को एक ही निष्कर्ष प्राप्त किया जा सकता है। (यह लक्ष्य को मापने में विफल हो सकता है जो शायद ही पानी की सतह जैसे फैलाव प्रतिबिंब बना सकता है।
2) लक्ष्य आकार: जब एक लक्ष्य बहुत छोटा या असमान होता है, तो रेंजिंग क्षमता और सीमा संबंधित गति कम हो जाएगी।
3) कोण को मापने: रेंजिंग क्षमता बेहतर होगी यदि मापा वस्तु लेजर उत्सर्जन की दिशा के साथ ऊर्ध्वाधर है, तो प्रतिक्रिया की गति जितनी अधिक होगी, इसके विपरीत, रेंजिंग क्षमता और प्रतिक्रिया की गति कम हो जाएगी; यह संभव है कि मापने की सीमा कुछ चरम परिस्थितियों में मैनुअल में निर्दिष्ट रेंजिंग क्षमता को पूरा नहीं कर सकती है।
4) पर्यावरण कारक: धूप की तीव्रता, हवा में जल वाष्प की एकाग्रता और निलंबित कणों, सूर्य के प्रकाश के कोण से विचलन, आदि सहित पर्यावरणीय कारक (जैसे बारिश, कोहरा, बर्फ, कोहरा, कोहरा, धुंध, आदि)
